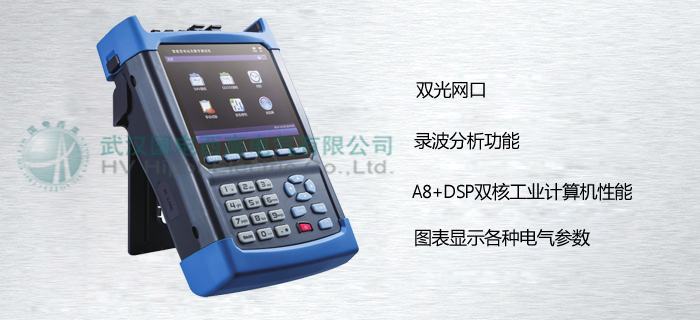

GDDT6000 智能變電站光數字測試儀

產品介紹

GDDT6000 智能變電站光數字測試儀廣泛適用于 110kV 及以上電壓等級智能變電站。采用手持式儀表結構設計，卻擁有豐富的測試功能。可用于保護測控裝置、智能終端、合并單元、互感器等設備的快捷測試。它集高精度測量與多種功能于一體，以同類最優秀的性能，打造智能變電站測試的全新體驗。

可等同或替代以下產品

變電站測試儀、變電站綜合測試儀、智能變電站綜合測試儀、光數字測試儀、手持光數字測試儀、變電站試驗設備、手持示波表、數字示波表、手持式示波表、示波器、合并單元單體測試儀、光功率測試儀、智能終端單體測試儀、互感器校驗儀、GOOSE開入開出測試儀、SV采樣測試儀、SV回路測試儀

產品特點

支持IEC 61850-9-1/2、IEC 60044-7/8(FT3和FT3擴展)、GOOSE、IRIG-B、IEEE1588等標準規約，可接入智能變電站過程層、間隔層之間的任意網絡節點收發報文
支持智能變電站全站系統配置文件(SCD、ICD、CID)解析，實現采樣值、采樣通道信息、GOOSE信號的自動配置
支持SMV、GOOSE報文檢測，可對報文進行異常統計。具有遙信、遙測量監測功能，遙測量可采用表格、波形、矢量圖、序量等方式進行監測
支持IEC60044-7/8(FT3)采樣值報文收發功能，可選2.5Mbps、5Mbps、10Mbps傳輸波特率
支持多種SMV報文采樣率設置，可選4K、12.8K
支持IEC 61850-9-1/9-2/9-2LE報文收發，報文ASDU數目1~8可選
支持報文監測以及報文錄波(標準pcap格式)
支持核相測試功能
支持IRIG-B以及IEEE 1588對時方式，提供時間同步以及查看時鐘源時間功能
可以模擬合并單元(MU)輸出IEC 61850-9-1/9-2、IEC 60044-7/8光數字報文，對光數字繼電保護裝置進行測試
支持SMV多個狀態按預先設定序列輸出測試，最大狀態數可達10個。測試結果清晰明了，GOOSE動作以試驗結果列表方式給出
支持直流法則試光數字電壓、電流互感器、變壓器的極性
支持光功率測量，測量范圍：-31dbm~-14dbm，可測量光波長：1310nm
大屏幕圖形彩色液晶顯示，直觀友好的界面菜單，信息詳細直觀，按鍵操作方便易用
采用電池供電，方便攜帶使用，一次充滿電后可正常使用6小時以上
自適應識別IEC61850 9-1、IEC61850 9-2、FT3、GOOSE、IEEE1588、IRIG_B等報文，并顯示出報文內容
采用5.6寸真彩大屏，內置程序操作簡單方便，
能夠同時發送4個SMV控制塊、4個GOOSE 控制塊，能同時對兩個SMV控制塊的信號進行分析對比，能同時接收處理10個GOOSE控制塊的數據。
自帶錄波功能，錄波容量可達20MB以上，錄波時長可自由設定
內置光功率測試功能，在測試接收?qǐng)?bào)文的同時，對光功率進行檢測，輕松實現了光纖鏈路檢查

技術參數

測試項目

保護裝置測試	SV 采樣測試
	GOOSE 開入開出測試
	邏輯功能測試
合并單元單體測試	母線電壓并列測試
	SV 輸出測試
	母線電壓切換測試
	自檢告警測試
光功率測試	光功率測試
二次回路檢查	SV 回路測試
二次回路檢查	整組聯動測試
智能終端單體測試	GOOSE 開入測試
智能終端單體測試	GOOSE 開出測試
互感器校驗	精度校驗
互感器校驗	極性校驗
時間同步系統檢查	時間同步系統檢查
